En instalaciones industriales donde intervienen sistemas de bombeo, el control eléctrico y la automatización no son un complemento: son el núcleo operativo que garantiza continuidad, seguridad y eficiencia. En este contexto, Cefalux desarrolla soluciones completas que integran diseño, fabricación y programación de cuadros eléctricos adaptados a cada proceso.
Este caso refleja con precisión cómo abordar un sistema de control para bombas industriales, combinando ingeniería eléctrica, automatización y diseño orientado a operación real.
Análisis del proyecto: control de bombeo con cuadros eléctricos a medida
El proyecto se centra en el suministro de varios cuadros de control para bombas de distinta potencia (3,3 kW y 7,5 kW), diseñados bajo criterios industriales exigentes y preparados para operar en condiciones ambientales complejas .
No se trata de cuadros estándar. Cada unidad se desarrolla considerando:
- Condiciones de alimentación eléctrica (415 Vac, 3 fases + tierra)
- Capacidad de cortocircuito de la instalación
- Temperatura ambiente y condiciones de operación
- Requisitos de protección (IP66, acero inoxidable 316)
- Integración en entornos industriales no clasificados
Este enfoque garantiza que el cuadro no solo funcione, sino que lo haga con estabilidad y durabilidad a largo plazo.

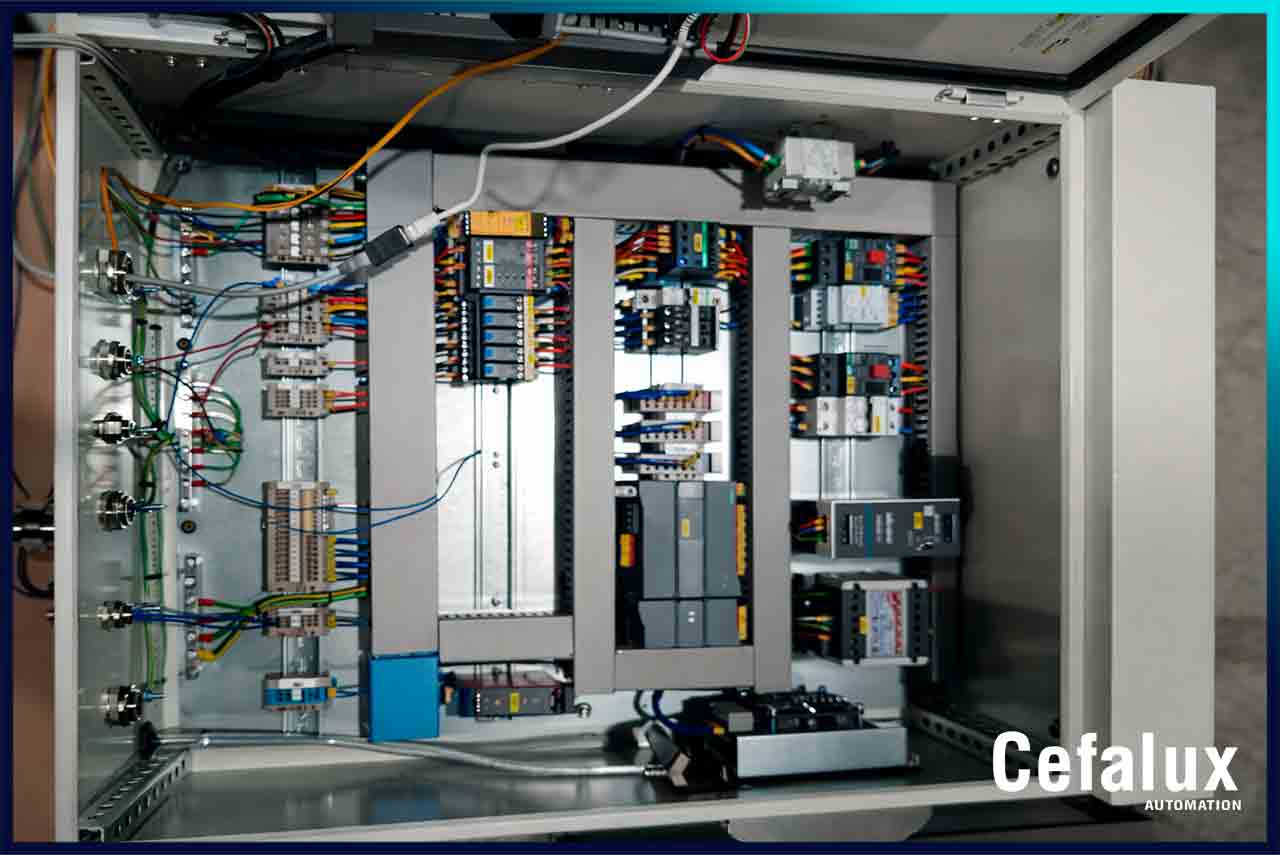

Qué incluye un cuadro eléctrico de control industrial
El valor real de este tipo de soluciones no está únicamente en el armario, sino en la ingeniería que hay detrás. Cada cuadro integra elementos clave que permiten el control completo del proceso:
1. Protección y maniobra eléctrica
- Interruptor seccionador principal con mando en puerta
- Arranque directo de motor con guardamotor y contactor
- Protecciones magnetotérmicas para circuitos de control
- Transformador de control y fuentes de alimentación 24Vdc
Este conjunto garantiza seguridad operativa y protección de equipos frente a fallos eléctricos.
2. Automatización mediante PLC industrial

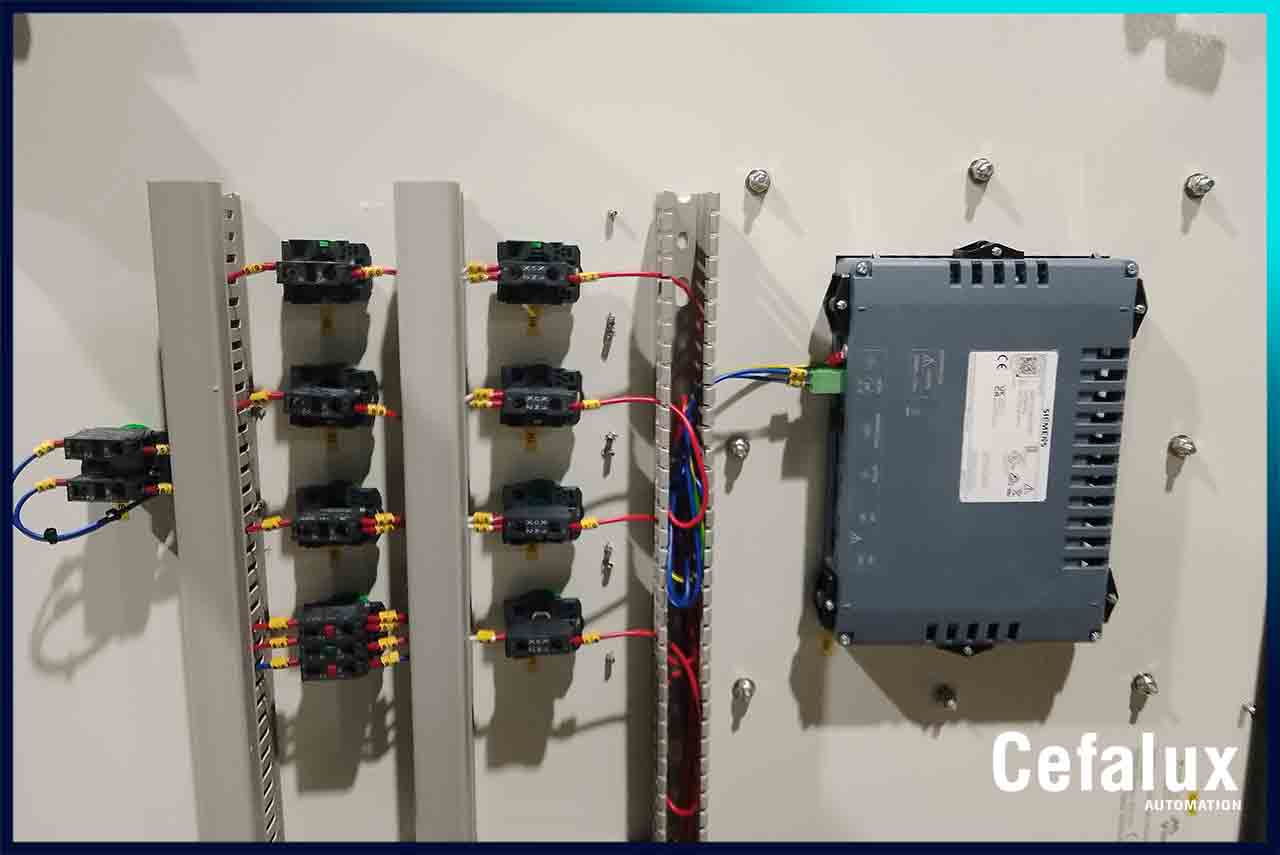

El sistema incorpora PLC Siemens con arquitectura completa:
- CPU de control
- Módulos de entradas y salidas
- Comunicación Profinet
- Interfaz HMI táctil de 7”
Esto permite una gestión centralizada del sistema de bombeo, facilitando tanto la operación como el mantenimiento.
3. Interfaz operador (HMI)
La interfaz no se limita a visualizar estados. Está diseñada para operación real:
- Visualización de estados de equipos
- Monitorización de variables analógicas
- Gestión de consignas
- Registro y visualización de alarmas históricas
Esto convierte el cuadro en un punto de control operativo completo.
Lógica de control: automatización del proceso de bombeo
The project does not stop at the initial supply. Additional improvements are later El sistema está programado para trabajar en automático bajo condiciones de proceso bien definidas:
- Arranque de bomba cuando se alcanza el nivel de activación
- Paro cuando se detecta el nivel mínimo
- Gestión de alarmas sin interrupción innecesaria del proceso
Entre las señales monitorizadas destacan:
- Protección térmica del motor
- Fugas en motor
- Fallos en protecciones
- Niveles críticos (alto-alto y bajo-bajo)
- Presión elevada
Este tipo de programación no solo automatiza, sino que protege la instalación y reduce riesgos operativos.
Ingeniería eléctrica: documentación y estandarización
Un punto clave en cualquier proyecto industrial es la documentación. En este caso, se desarrollan esquemas eléctricos completos mediante Eplan P8, siguiendo normativa IEC.
Esto implica:
- Esquemas multipolares detallados
- Estandarización bajo librerías propias
- Entrega en formatos digitales compatibles (PDF/DXF)
Una ingeniería bien documentada reduce tiempos de mantenimiento, facilita ampliaciones futuras y mejora la trazabilidad del sistema.
Evolución del proyecto: ampliaciones y mejoras técnicas
El proyecto no se queda en el suministro inicial. Posteriormente se incorporan mejoras clave que reflejan cómo Cefalux acompaña la evolución de la instalación:
Seguridad reforzada
- Integración de maniobra de emergencia (seta + relé de seguridad)
- Barreras de seguridad para lectura de señales analógicas (4–20 mA)
Mejora de cableado y fiabilidad

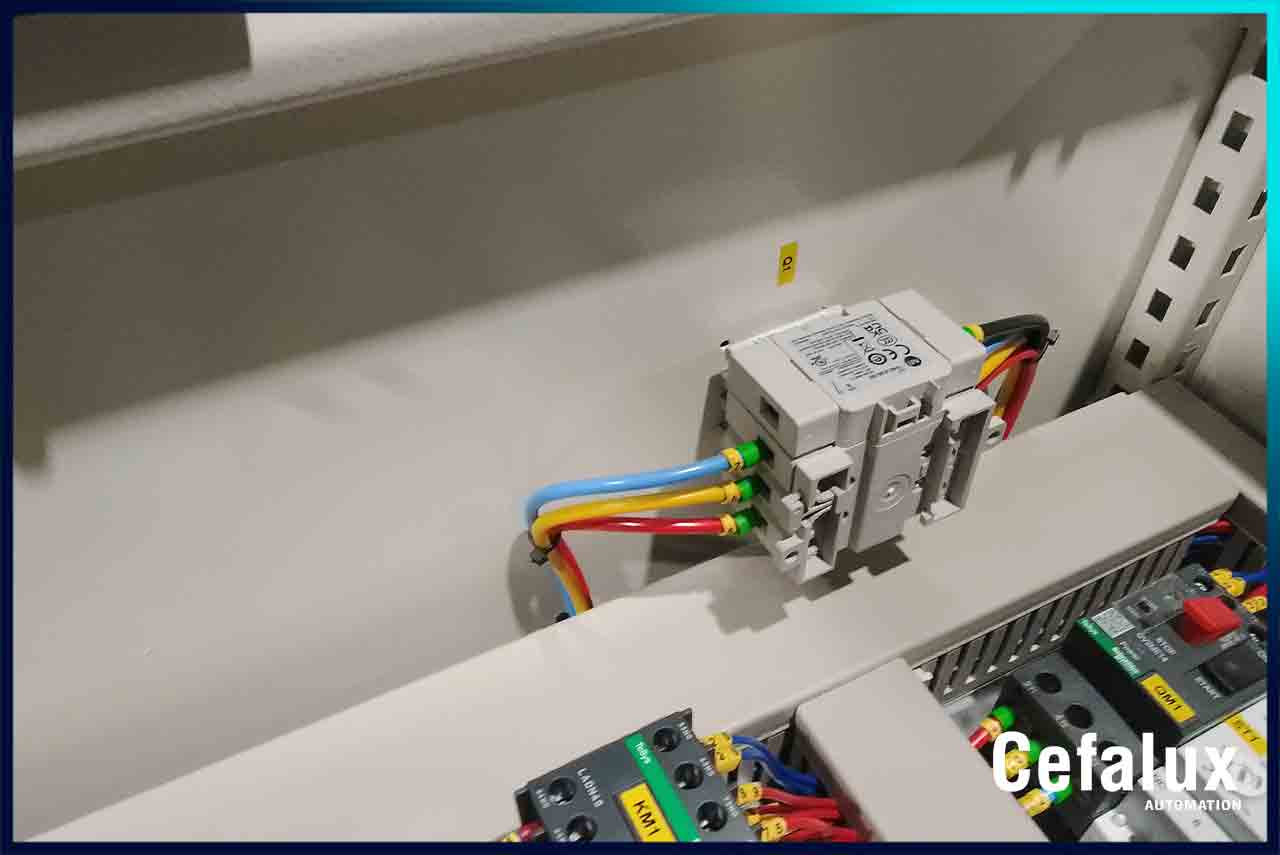

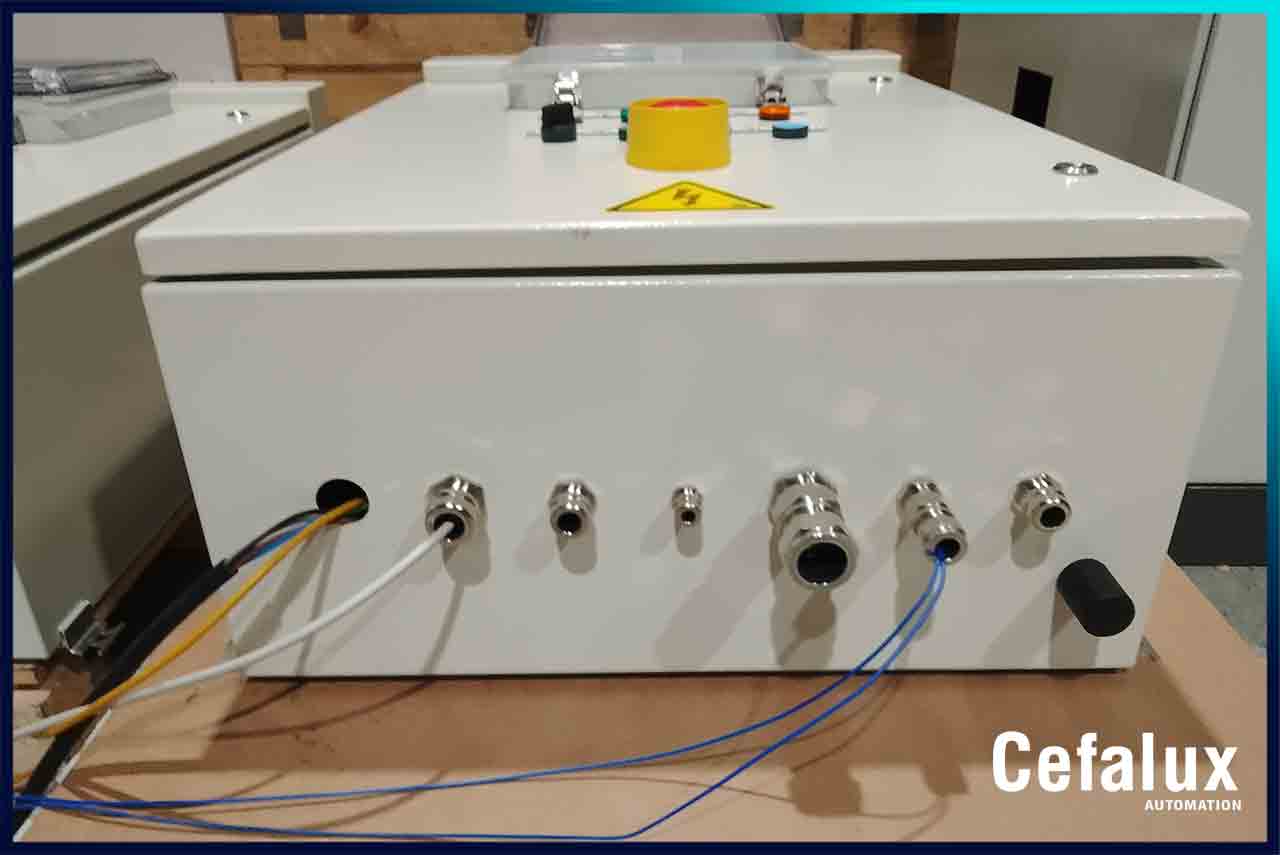

- Sustitución de prensaestopas
- Incorporación de identificación (earth tags)
- Protección adicional mediante fundas PVC
Instrumentación de proceso
- Sondas de nivel industriales con calibración trazable
- Componentes preparados para entornos exigentes
Estas ampliaciones demuestran una capacidad clave: adaptar el sistema a nuevas necesidades sin comprometer la base instalada.
Un aspecto crítico: la seguridad funcional
En cualquier sistema automatizado, la seguridad no es opcional. Este tipo de proyectos exige:
- Evaluación de riesgos por parte del cliente
- Definición del nivel de prestaciones (PL) según normativa
- Diseño coherente con la Directiva de Máquinas
La automatización debe integrarse en esa estrategia global. Sin esta base, ningún sistema puede considerarse completo ni conforme.
Perfil de cliente y valor de integración en proyectos industriales
Este tipo de solución está orientado a entornos donde la automatización no puede ser genérica, sino que debe responder a condiciones reales de operación, integración y mantenimiento.
Dirigido a:
- Empresas industriales con sistemas de bombeo o tratamiento de fluidos
- Ingenierías que necesitan un integrador eléctrico con capacidad de ejecución real
- Responsables de mantenimiento que priorizan fiabilidad operativa y reducción de incidencias
- Proyectos donde la automatización debe adaptarse a la instalación existente, no al revés
- Sectores como agua, industria química, energía o procesos continuos
Valor diferencial de Cefalux:
- Integración completa de ingeniería eléctrica y automatización
- Programación PLC orientada a proceso real
- Desarrollo de documentación técnica estructurada
- Fabricación de cuadros eléctricos adaptados a entorno y uso
- Capacidad de adaptar cada solución a requisitos específicos del cliente
Cada instalación se diseña con una lógica operativa concreta, donde la integración técnica y la experiencia en planta se traducen en sistemas más fiables, mantenibles y preparados para evolucionar.
